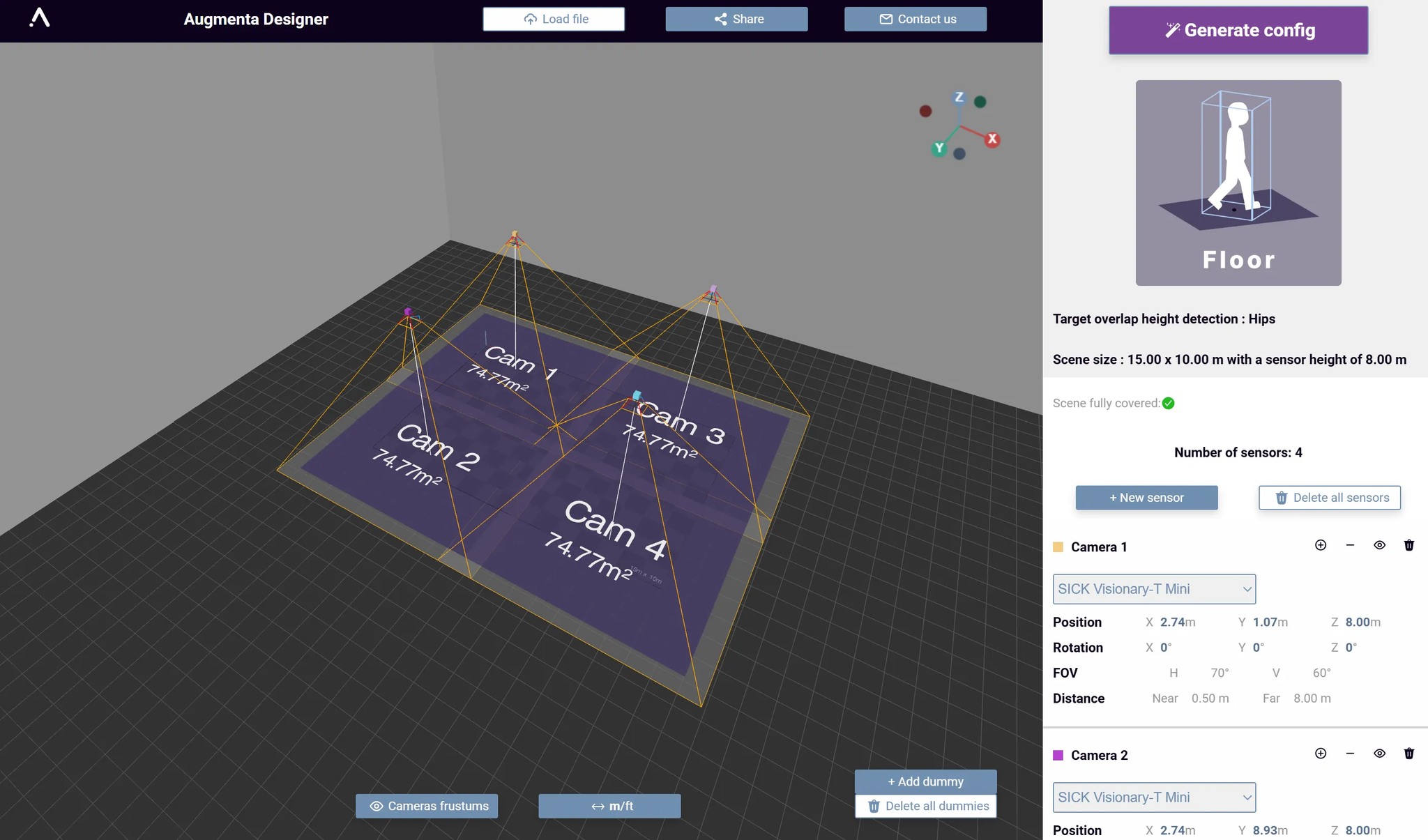

Bienvenue dans le Designer d’Augmenta
Avant d’installer votre équipement, il est essentiel de déterminer le nombre de capteurs et de serveurs nécessaires, ainsi que les modèles à utiliser.
Cette étape est généralement prise en charge par un·e directeur·rice technique, scénographe, intégrateur audiovisuel ou spécialiste en études techniques.
Pour rendre ce processus plus rapide et plus simple, nous mettons à votre disposition un outil gratuit :
Une fois prêt·e, ou si vous avez des questions, n’hésitez pas à nous contacter pour faire passer votre projet au niveau supérieur ! ➡️ Nous contacter
Le Designer n’est pas un substitut complet à une étude audiovisuelle professionnelle pour les installations complexes.
Il ne comprend pas tous les capteurs pris en charge ni les fonctionnalités avancées de conception, et présente certaines limites.
➡️ Cependant, pour la plupart des projets et espaces standards, il couvre la majorité des cas d’usage et permet de gagner beaucoup de temps.
Démarrage rapide
- Rendez-vous sur Augmenta Designer
- Sélectionnez le type d’interactivité souhaité
- Entrez les dimensions de votre espace, puis choisissez un capteur
- Partagez le lien du projet avec votre équipe
Tutoriel pas à pas

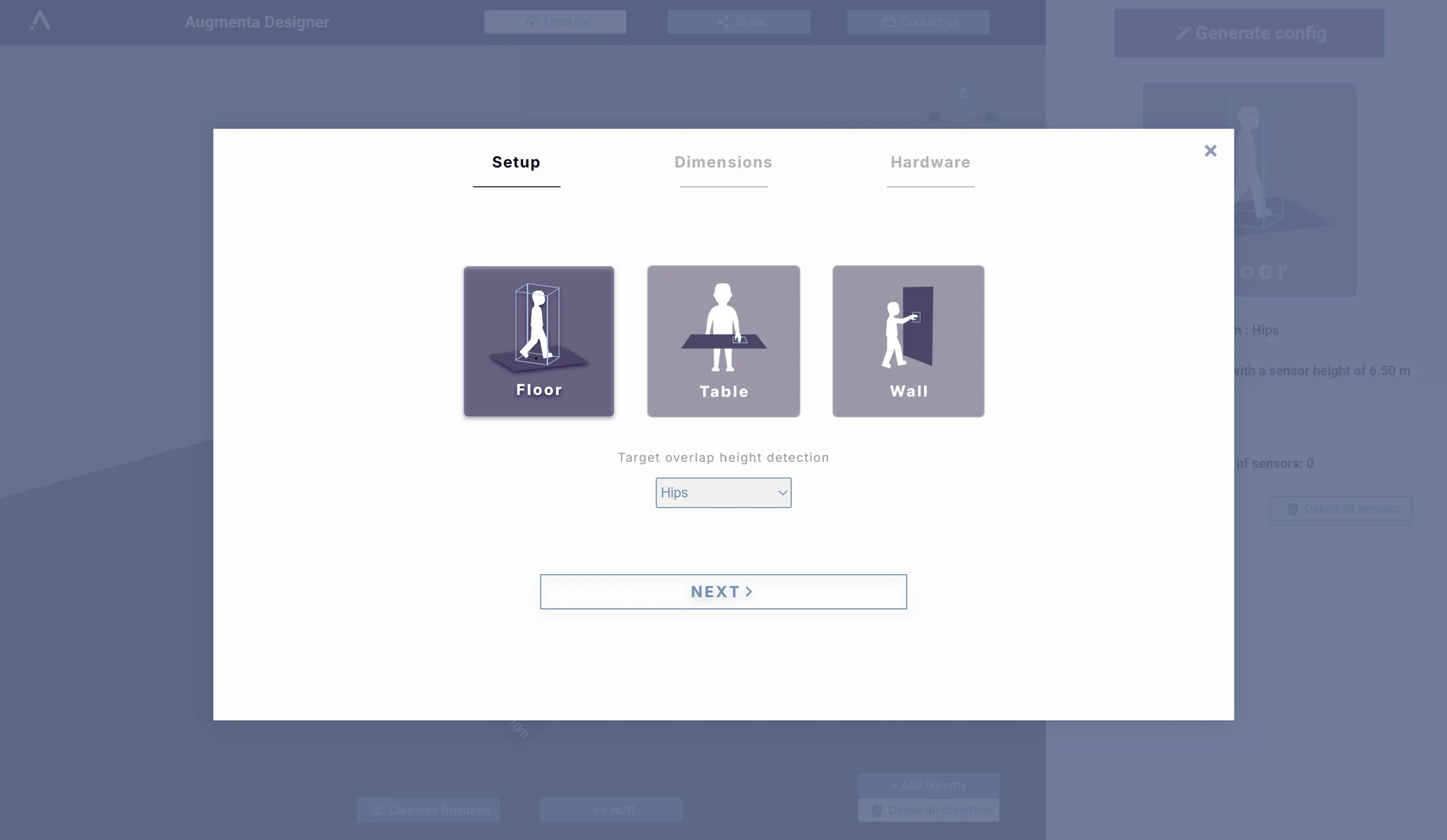

1. Choisissez votre mode d'interaction
Sélectionnez le type d'interactivité que vous souhaitez simuler (par ex. suivi de personnes).

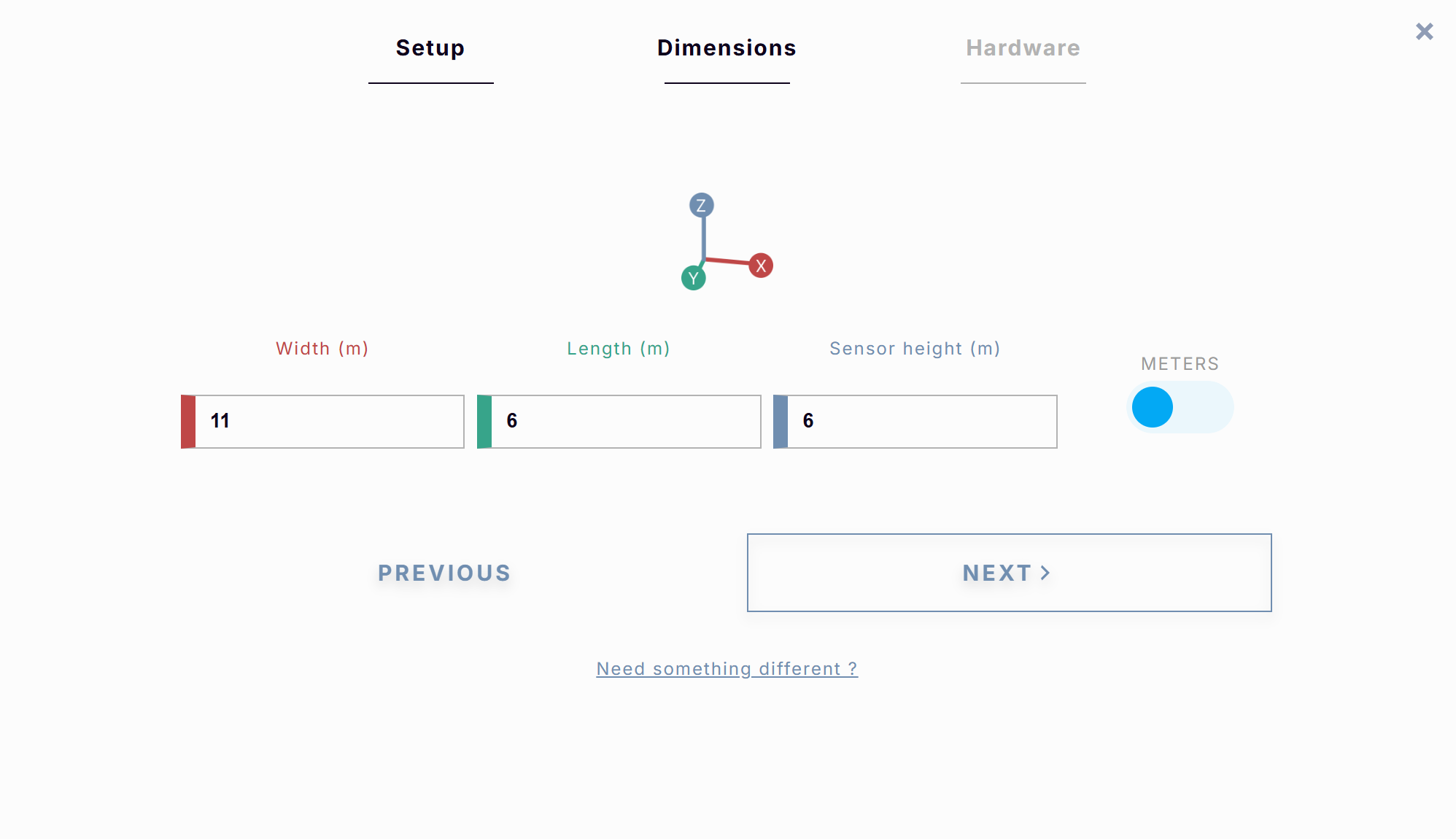

2. Entrez les dimensions de la pièce
Indiquez la longueur, la largeur et la hauteur de votre espace.

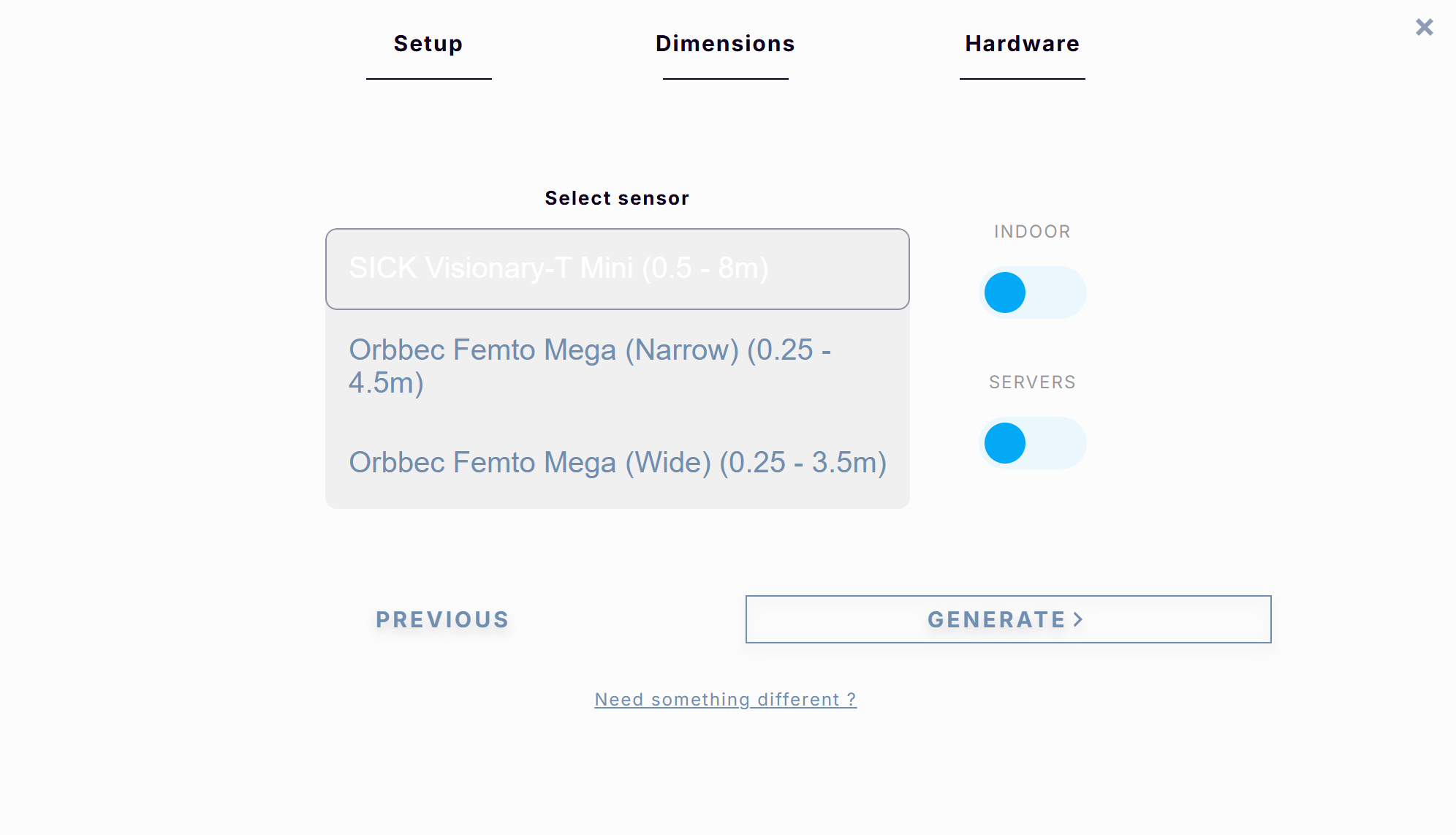

3. Sélectionnez un capteur
Chaque capteur possède un champ de vision (FOV) différent. Il est donc important de vérifier soigneusement son emplacement et son orientation afin d’assurer une couverture optimale.
Vous pouvez également indiquer si votre installation se situe en intérieur ou en extérieur. Cela ajuste automatiquement les capteurs proposés — par exemple, les capteurs extérieurs sont certifiés IP67 pour résister aux intempéries.
4. Placez vos capteurs

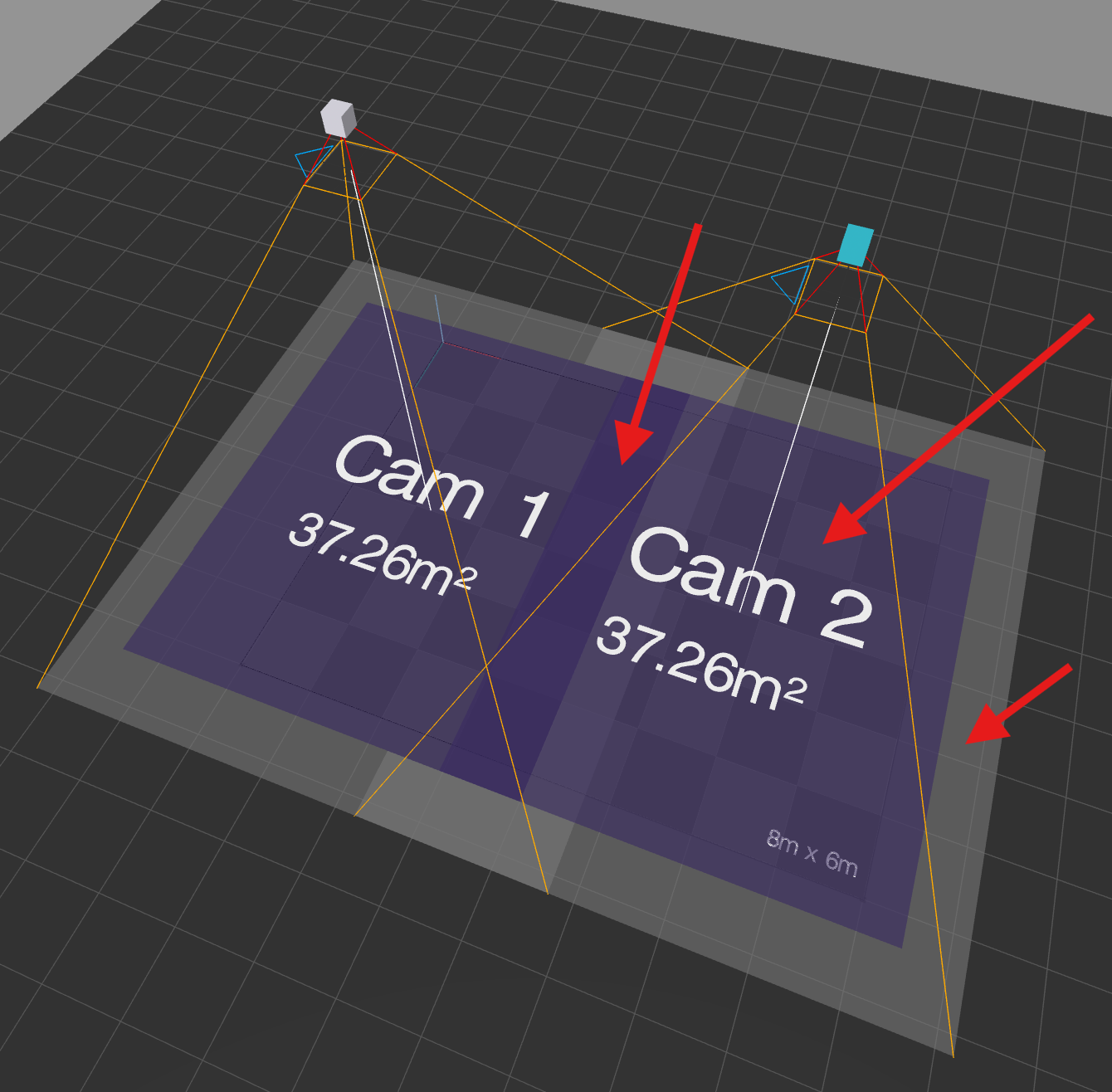

La zone violet foncé représente le chevauchement entre les capteurs, garantissant un suivi continu lorsque les visiteurs se déplacent dans l’espace.
La zone violette indique la zone de suivi effective.
La zone blanche signale une couverture insuffisante.

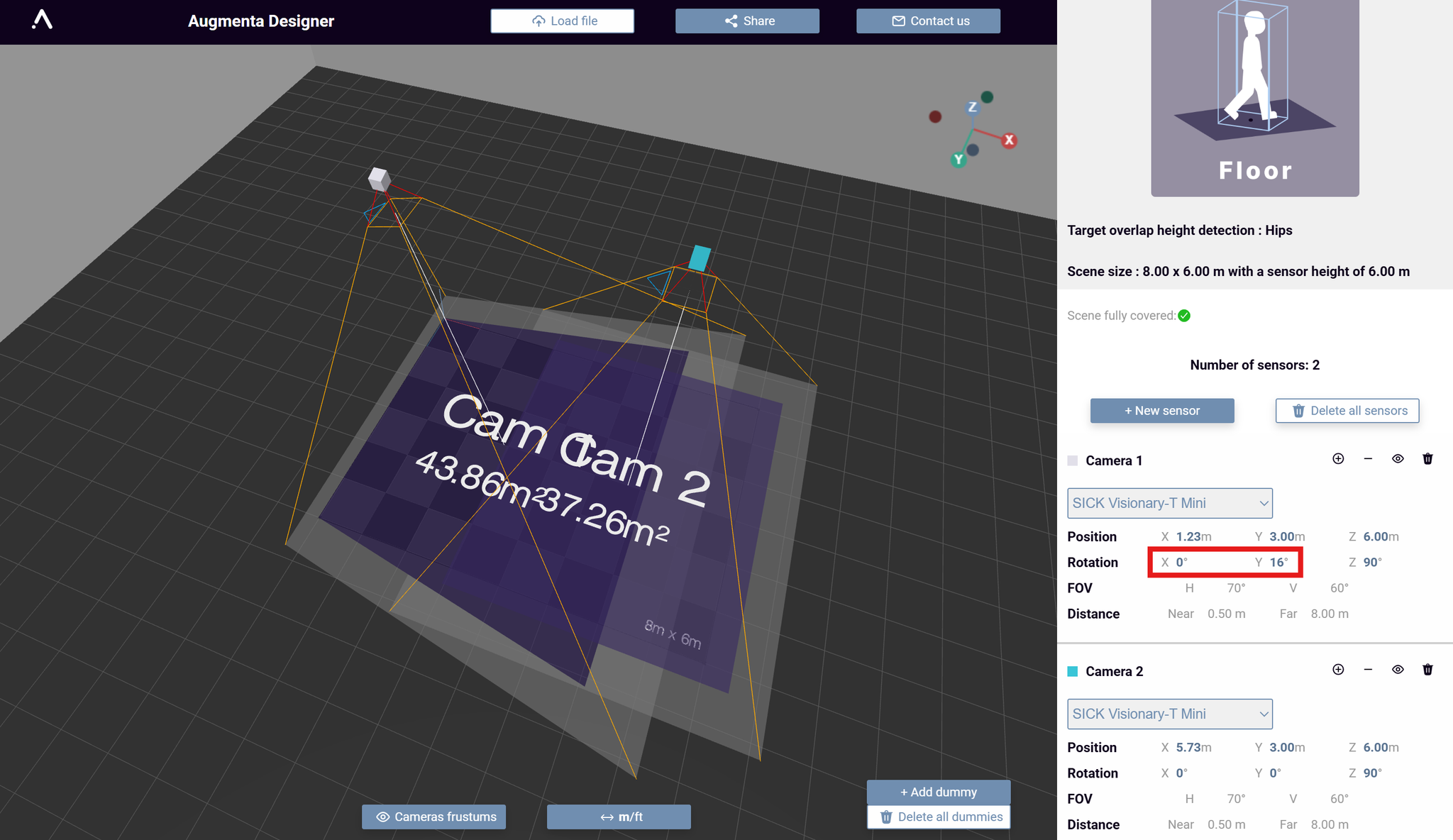

5. Ajustez l’orientation
Vous souhaitez optimiser votre étude technique ? Cliquez sur la valeur de rotation pour régler précisément l’angle du capteur.
Une rotation précise garantit une couverture maximale, aide à éviter les angles morts et peut réduire le nombre de capteurs nécessaires en optimisant le champ de vision de chacun.

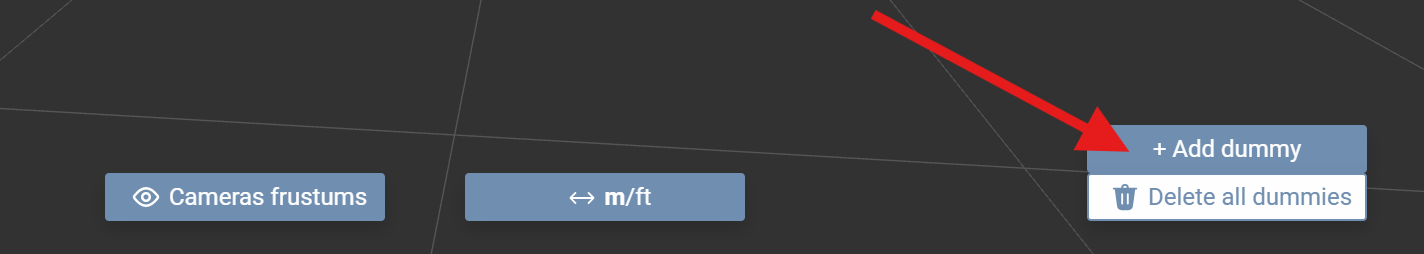

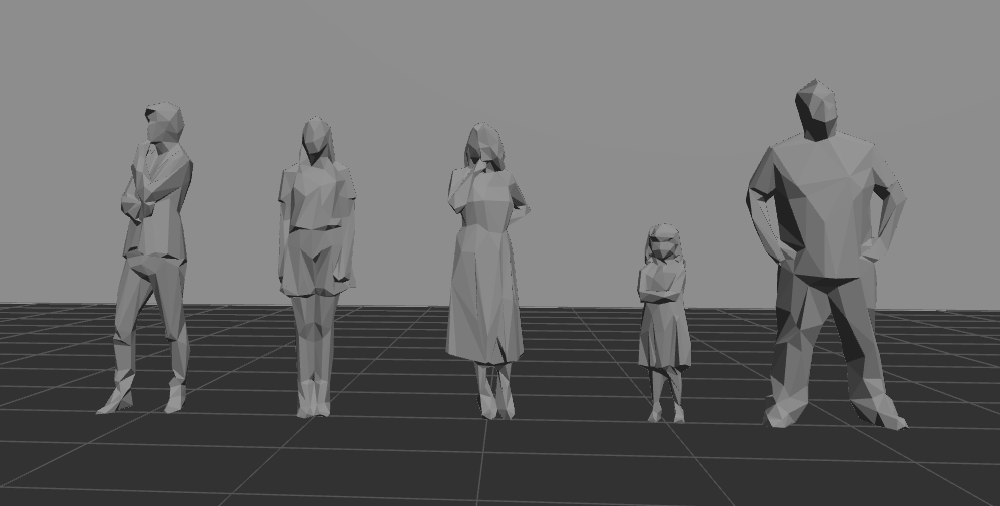

6. Comment ajouter un mannequin
Vous pouvez ajouter des mannequins (personnes virtuelles) pour tester rapidement votre installation. Ils apparaîtront dans la zone de suivi et vous permettront de vérifier la couverture et les chevauchements.
👉 Les mannequins sont générés de manière aléatoire et peuvent représenter des enfants ou des adultes de tailles variées, allant de 1,20 m à 2 m (≈ 4 ft à 6 ft 7 in). Cela permet de simuler des scénarios de visite réalistes et de garantir un suivi cohérent pour tous les utilisateurs.
7. Changez de vue

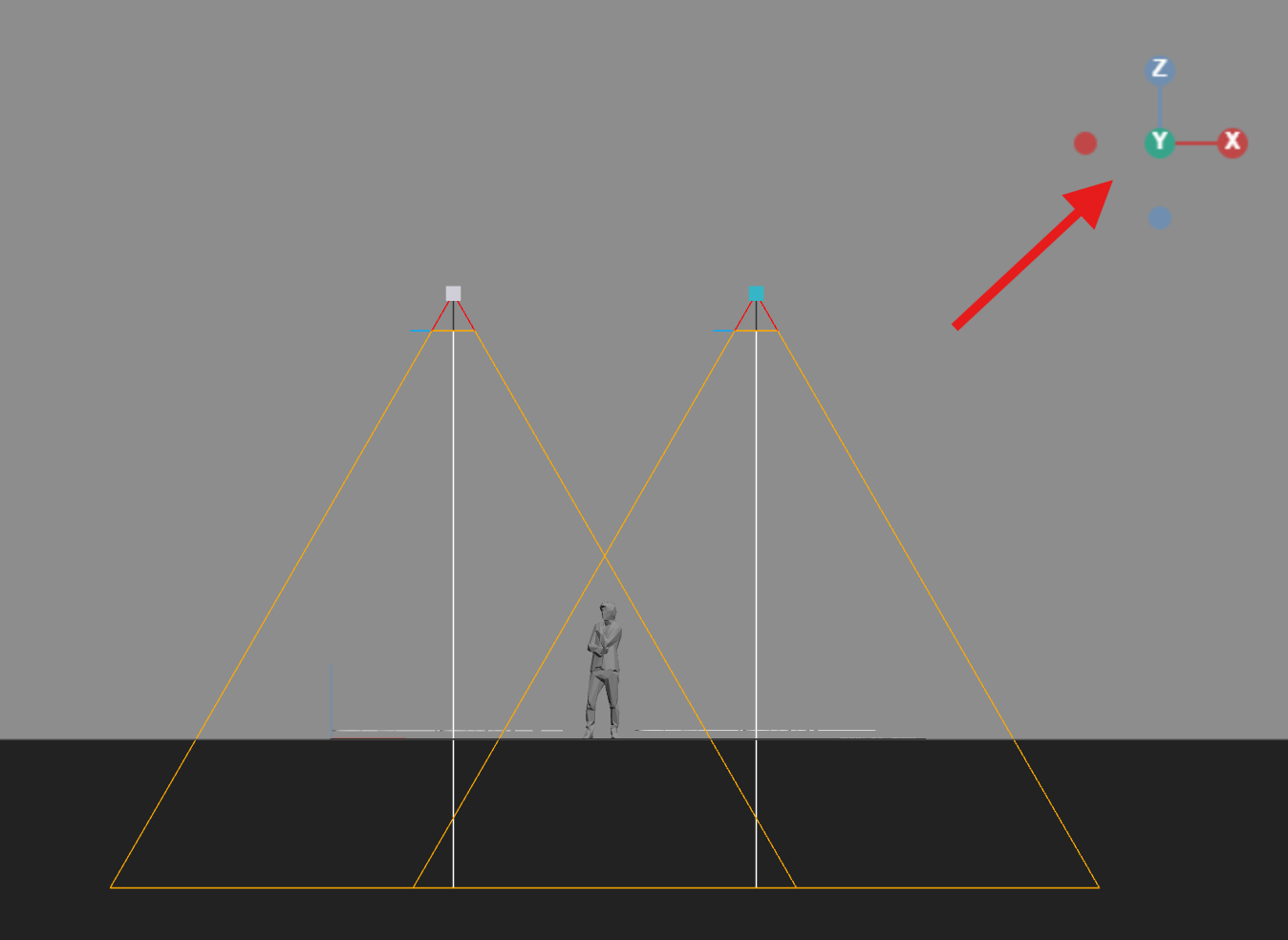

Vous pouvez passer en vue orthonormée pour analyser plus facilement votre installation :
- Projection de dessus → vérifiez la couverture des capteurs, les chevauchements et l’agencement de la pièce

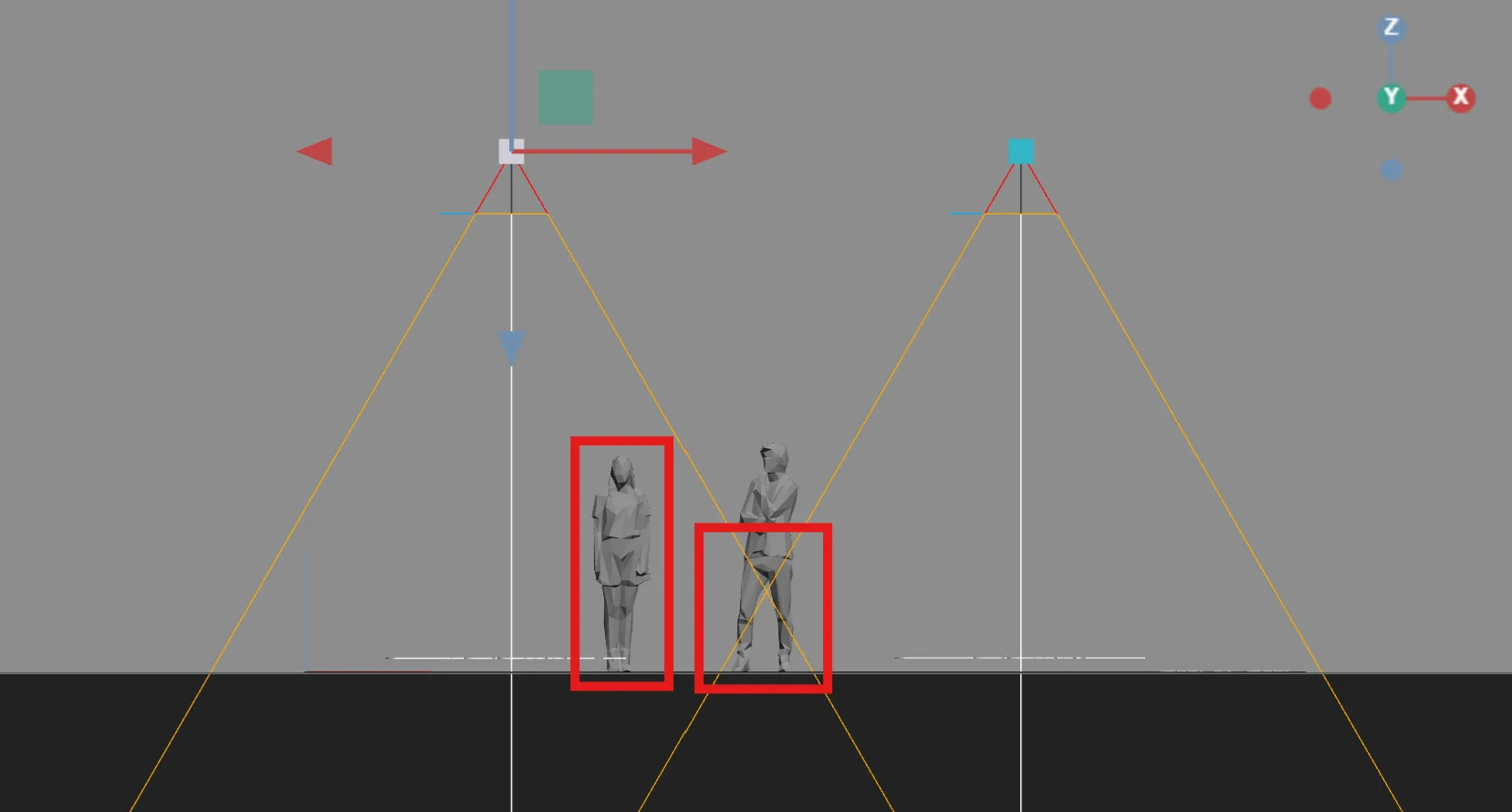

- Projection latérale → contrôlez la couverture en hauteur, les chevauchements à différents niveaux (taille des hanches vs. corps entier) et les angles morts pour les enfants ou les visiteurs de grande taille
Options avancées
Par défaut, le chevauchement cible est défini à la hauteur des hanches.
Cela permet aux capteurs de toujours détecter « la moitié d’une personne » pour un suivi fiable.
Si vous avez besoin de données de hauteur précises (par ex. pour le suivi du corps entier ou le streaming de nuages de points), assurez-vous que les capteurs se chevauchent à la hauteur du corps entier.
Sinon, les valeurs de hauteur peuvent apparaître plus basses dans les zones de chevauchement.
👉 Utilisez la vue orthonormée pour vérifier le placement de vos capteurs.

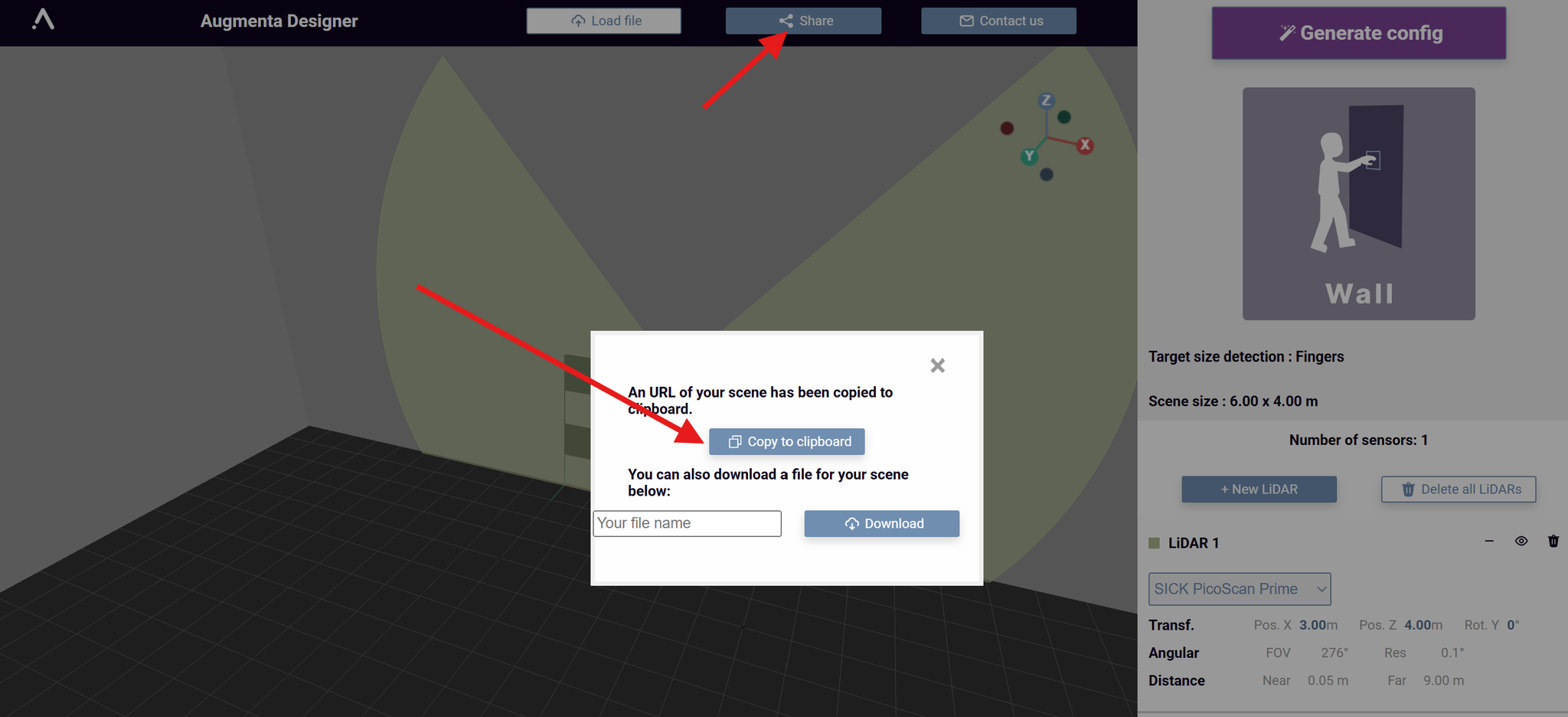

Comment partager
Attention : Cet outil gratuit est conçu pour vous aider à planifier votre installation, mais il n’est pas garanti à 100 % précis.
Limitations connues : Les capteurs Ouster ne sont pas entièrement intégrés et sont fournis « tels quels ». La zone violette a une précision variable selon les hauteurs, ce qui n’est pas encore reflété dans le logiciel. Cela signifie que la zone violette actuelle pour ce capteur peut ne pas offrir une précision suffisante pour le suivi des personnes selon leur taille. Merci de nous contacter pour une étude ou une validation plus précise.
Pour les projets complexes ou toute question, veuillez contacter notre équipe.
